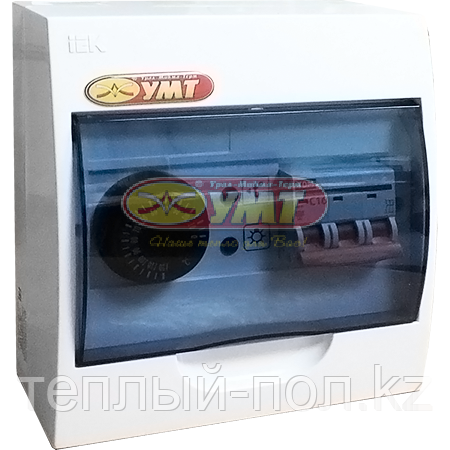

Пульт управления электрокаменкой ПУЭКМ-6 "УМТ"

– датчик-реле температуры с термочувствительным баллоном, обеспечивает автоматическое поддержание заданной температуры воздуха в парильне;
        – магнитный пускатель, обеспечивает включение-отключение нагревательных элементов каменки электрической (электрокаменки) по команде датчика – реле температуры.

Арматура светосигнальная служит для сигнализации о подаче напряжения на пульт и нагревательные элементы электрокаменки.

 Размещение и монтаж

5.1. ПУЭКМ устанавливается вертикально на высоте 1,4 ― 1,7 метра от пола на стенах и сооружениях в хорошо освещённом и отапливаемом помещении, без повышенной пожарной опасности, невзрывоопасной средой, не содержащей вредных паров, кислот, газов, токопроводящей пыли и т.д. Влажность воздуха не должна превышать 75% при 25 °С.

Допускается эксплуатация пультов управления больших мощностей с электрокаменками меньших мощностей, при условии обеспечения надежного срабатывания автоматического выключателя при коротком замыкании.

5.2. Пульт управления должен быть установлен в отдельном, смежном с парильней помещении, соответствующем согласно ПУЭ помещениям без повышенной опасности с учетом минимальной длины капилляра (1,5м).

5.3. Корпус датчика через отверстие в стене ввести внутрь парильни. Соединительный капилляр датчика подвесить на крючках на высоте не менее 1 ― 1,2 метра от верхней части каменки, не подвергая его перегибам, радиусом менее 6 мм. Датчик и соединительный капилляр не должны находиться вблизи нагревательных и охлаждающих устройств.

5.4. Пульт подключается к сети и ЭКМ согласно прилагаемой схеме. Питающие кабели для подключения ЭКМ должны быть теплостойкими и иметь усиленную полихлоропреновую оболочку (тип 66 по ГОСТ Р МЭК 245-1). Ввод проводов в ПУЭКМ осуществляется через уплотнительные втулки. Заземление корпуса шкафа выполняется отдельным проводником. Все работы по монтажу производятся квалифицированным персоналом, имеющим группу по электробезопасности не ниже третьей.
